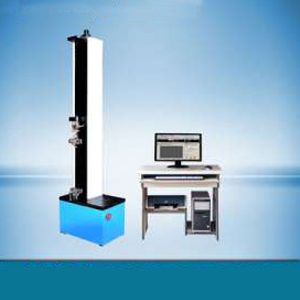

拉力試驗機采用進口光電編碼器進行位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率(需加配引伸計)、抗拉強度、彈性模量的功能，自動統計結果;自動記錄最大點、斷裂點、指定點的力值或伸長量;采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到國際先進水平。關于拉力試驗機的計算方法與夾具制作，有很多朋友不是非常的了解，相信大家對于拉力試驗機專業知識這一塊了解的不是很深，那么今天我們公司的技術人員就來告訴大家!

一、拉力試驗機的計算方法

1、在材料彈性范圍內確定接近直線的初始彈性段，用相關系數r來評定其直線性的好壞。

2、用最小二乘法擬合斜率E(初始彈性模量)。

3、計算擬合斜率的系數V，其值在2%以內，所得楊氏彈性模量為有效。

數據處理時，先確定拉力試驗機軟件應力-應變曲線初始段非常近似地呈直線的范圍。通常測定材料的規定非比例延伸強度作為上限，進行相關系數、彈性模量、變度系數計算。如結果不能滿足標準要求，則從此點向下反復改變?nèi)↑c(diǎn)位置來計算r，直至r接近1，確定對應弧段為彈性模量的計算范圍。在拉力試驗機上試驗時要從該范圍采集足夠的點，保證所擬合斜率的變度系數V在2%以內。

二、拉力試驗機怎么制作夾具

1、廠家根據圖紙制造出夾具的各個金屬部件，當然各個部件都要對位精準到0.1納米。

2、廠家會根據夾具的需求準備好1步的各個金屬部件和其他橡膠部件。

3、根據圖紙初步安裝夾具。

4、拉力試驗機安裝完畢是否需要再進行加工，如需要進行加工再不斷的改進。

5、檢測夾具是否有間隙牢固。

6、檢測改進完畢后初步投入到安裝到拉力試驗機上進行測試。

7、調試完畢如有問題再改進，沒有就投入到批量生。

8、生產完畢就涂上甘油防止生銹。

其實拉力試驗機的計算方法不是很難理解的，大家只要接觸過拉力試驗機就會看明白的，拉力試驗機的夾具制作要求的是比較精準的，甚至要精確到0.1納米。以上就是為大家分享的拉力試驗機的計算方法與夾具制作，希望能幫到大家，大家如果有關于這方面的問題，可以聯系我們!
